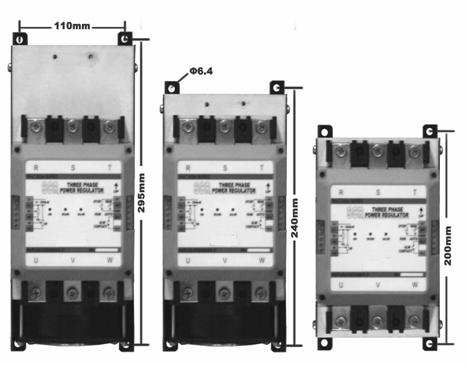

 TAS30简介：                                  整机简介

TAS30 选型表

订货需声明的内容

1.负载类型   2.负载接法（中性点是否接地）  3.SSR工作电流  4.特殊要求

TASTAS30智能三相调压器，其工艺结构紧凑，外形美观，独立的模块，便于维护，它采用了高效插片式散热器和散热器温度测量。功能包括：上电缓启动、缓关断、散热器超温报警、自动判相、缺相报警、外部限幅、手动、启停、手动/自动转换、继电器报警输出。可广泛用于工业各领域中的电阻、电感性负载的调压控制。

1. 主要技术指标：

1．4～20mA输入: 接收阻抗250Ω
2．调节输出分辨力： 0.2 °。线性化精度：±0.3
3．负载方式:50Hz 三相380VAC 1）星型中心不接地/外三角型移相范围：0～150°
2）星型中心接地 ( 定货特殊申明)移相范围：0～170°
4．LED灯显示:IN绿色灯：4～20mA输入信号指示；
RUN兰色运行灯：1)上电运行前闪烁三次 （表示测试状态）
2)一直亮：正常运行指示
3)不亮：控制器或电源故障
ALM红色报警灯: 1)电源缺相: 红灯闪烁?
2)散热器超温:红兰灯交替闪烁。
5．缓启、缓停:缓启、缓停时间均固定为15秒。

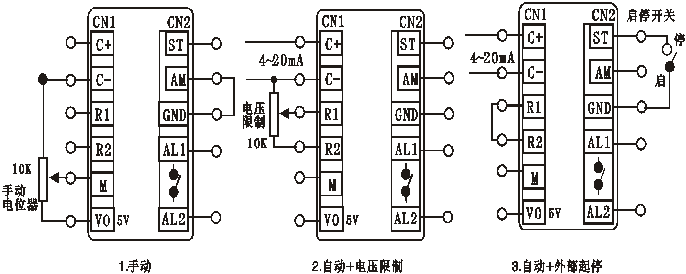

6．外部接点：无电压接点。RUN/STOP :开路 启动运行闭合:停机 MAN/AUTO: 手动/自动，闭合时: 手动
7．继电器报警输出： AL2，报警接点，容量 240VAC 1A （纯阻）
8．80℃超温保护： 散热器大于80℃禁止输出并报警 解除: 故障排除后,重新上电。
9．电流容量：每相电流 40、 60A 、 80A 、120A、150A。
10． 电源：380VAC 1W 50HZ

二. 安装及使用须知：

• 使用前请认真阅读本说明书，严格按要求接线使用。
• 本电力调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
• 工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。
• 装置过热保护后，如要再运行，需排除故障后，再送电运行。
• 在使用过程中若发生过流现象，应首先检查负载有无短路等故障。
• 工作环境温度：0℃～+55℃ 通风良好的位置。 工作环境相对湿度：* 90%。
• 负载短路保护：一般按额定负载电流的1.5倍选择，外配RS0快速熔断器作为短路保护。







　
