案例工程一
系统是一个百余米长的特殊燃油输送管道的加热系统，系统控制距离长、范围广、要求精度高（误差1℃），因此系统
采用了98台SR94调节器分段控制油管加热温度，一台SR94调节器进行环境温度测量，一台SR94调节器进行油管燃油流
量的测量，共100台SR94调节器。由于一年四季气温的不同，燃油温度要求也不尽相同，随着管内燃油流量的不同系统加热温

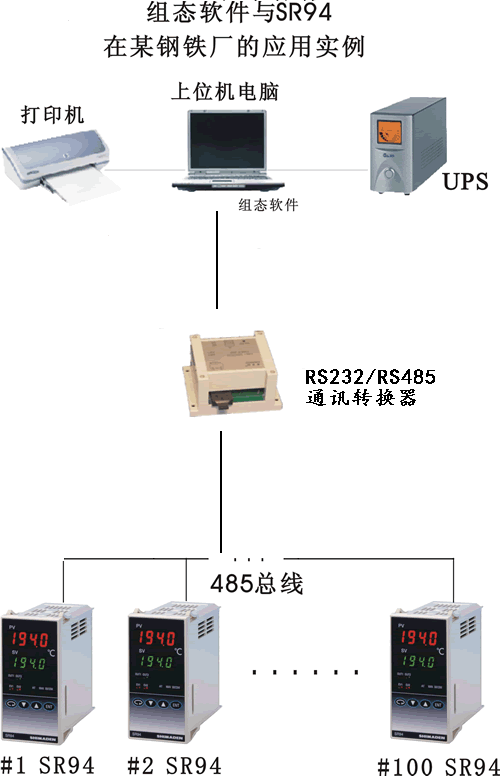

度也会随之变化，即系统加热温度要受到环境温度与燃油流量的控制。为实现这一控制目的，系统采用了工业组态软件，
RS232/RS485转换器（每组连接50台调节器）连接100台SR94调节器的RS485总线，采集100台SR94调节器
的数据，并且根据采集的环境温度、燃油流量进行运算自动调节加热温度，同时模拟显示系统工况、系统参数，还可以
记录系统温度变化趋势曲线，制作、打印系统报表，还可以通过手动修改系统任意一台SR94调节器的系统参数。
|
