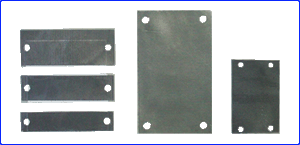

柔型导热垫
|
||||||||||
|
»柔性导热垫作用是使固态继电器底板与散热器之间保持良好接触，达到最佳的散热效率。 » 柔性导热垫为碳基材料，耐高温，无污染，绿色环保 |
||||||||||
|
产品指标参数： ◆导热导电性：导热系数K=28 W/（m.K） 热阻 <0.008℃/W(0.15mm 厚度) 垂直面导电率 5×10-2 欧姆-厘米 ◆弹性和柔性：压缩率 > 40% ,较低的预紧力即可填充散热表面的微小间隙;回弹率>10% 有效缓冲机械和热应力。 ◆稳定的性能：无蠕变，无分解，无老化，无腐蚀。正常使用工作温度-200~800℃。 ◆清洁性和使用方便：绿色的环保产品,不吸附灰尘,不会污染环境和电子线路.各种定制尺寸最适合快速安装。 ◆褶皱型表面：表面呈波浪状,使接触更紧密,螺栓扭距损失小,压缩强度高达1000 公斤/厘米。 ◆节能效果明显：有效提高器件的输出功率、散热效率和可靠性。小功率应用时,可免除铝型材散热器表面的加工。
|
||||||||||
|
使用方法和注意事项： 1、 使用方法厚度的选择：可按模块和散热器压紧后的最大间隙1.2 倍选择垫厚。厚度越薄，热阻越小，但加工 运输 困难。对金属模块底板，建议选择的厚度为0.12?0.15mm 之间 2、 参照定货须知，选取与电子电力器件散热面尺寸适配的导热垫。 3、 用清洁剂清理电子电力器件和铝型材散热器表面，做到表面无尘、无油。 4、 将导热垫安放在器件和散热器之间，螺丝紧固力请参照模块有关的技术规范。一般可免二次紧固。 5、 对国标铝型材散热器界面平整度和粗糙度，导热垫能满足常规散热要求，可免表面机械加工。但涉及大功率 散热造成的问题，需用户试验确定铝型材表面加工精度。 6、 小批量使用时，可选大张皱纹导热垫。加工方法简单，用户将导热垫反置在模块上，用合适直径圆柱（螺丝） 或指压出孔后，再贴在散热器上，模块螺丝固定后，使用壁纸刀裁出实际尺寸。 7、 厂家可自行设计合页式包装纸热（内装一片），与模块产品配套。 ★注意：不能用于非绝缘型电子电力器件。导热垫表面易划损，不能折叠。不推荐重复使用。
|
||||||||||
